Rauchschürzen
Die Rauchschürzen GSF KDS / GSF KDR sind für die Verwendung in Gebäuden konzipiert als Trennung der Rauchzonen. Typische Aufgaben von Rauchschürzen sind die Schaffung eines Rauchreservoirs durch das Sammeln und Begrenzen des Rauchtransports, das Lenken des Rauchs in eine vorgegebene Richtung, das Verhindern oder Verzögern des Einströmens von Rauch in andere Zonen oder Luftnischen.
Aufgrund ihrer Konstruktion können die Rauchschürze modular zu einem Schutzsystem mit unbegrenzten Abmessungen kombiniert werden. Die breite Anwendung der Schürze ermöglicht ihre Installation sowohl in öffentlichen als auch in gewerblichen Gebäuden.
ARTEN VON RAUCHSCHÜRZEN
Aufgrund der Funktionsweise
- Rauchschürze GSF KDS - fest
- Rauchschürze GSF KDR - beweglich
Aufgrund der Feuerwiderstandsklasse
- D600160
- D600181
- DH60
- DH133
Bewegliche Rauchschürzen GSF KDR werden auf folgende Weise wegen der Betriebsweise gegliedert
- ASB1 Luftschürze betrieben nach Aktivierung oder Stromausfall im Geschwindigkeitsbereich von 0,06 - 0,30 m/s, mindestens 2,5 Meter vom Boden entfernt,
- ASB3 Luftschürze betrieben nach Aktivierung oder Stromausfall im Geschwindigkeitsbereich von 0,06 - 0,15 m/s, mindestens 2,5 Meter vom Boden entfernt,
- ASB2 Luftschürze betrieben nur nach der Aktivierung im Geschwindigkeitsbereich von 0,06 - 0,30 m/s, mindestens 2,5 Meter vom Boden entfernt
- ASB4 Luftschürze betrieben nur nach der Aktivierung im Geschwindigkeitsbereich von 0,06 - 0,15 m/s, mindestens 2,5 Meter vom Boden entfernt
KONSTRUKTION VON RAUCHSCHÜRZEN

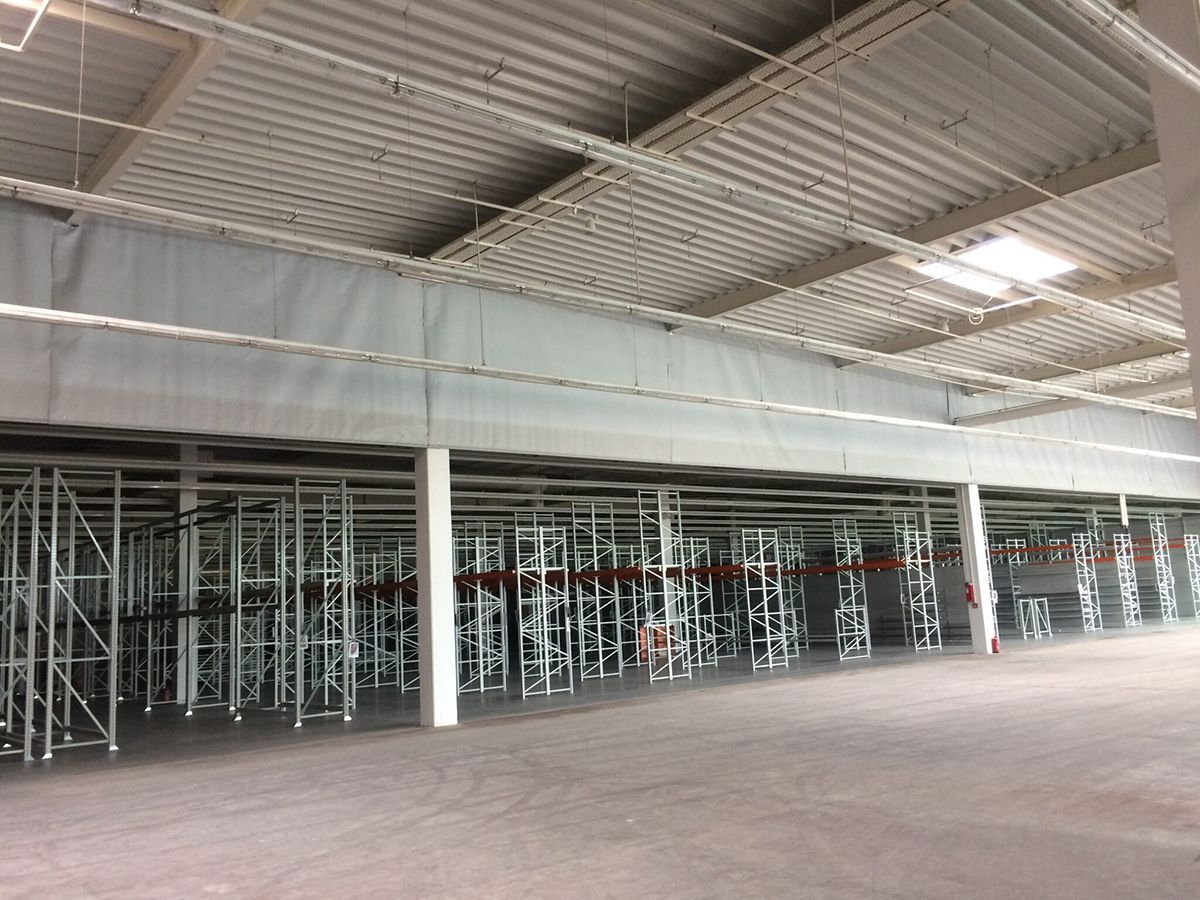

FESTE RAUCHSCHÜRZE GSF KDS
Die feste Rauchschürze besteht aus
- Mantel - aus feuerfestem Stoff
- Befestigungselement
- Ballastleiste
BEWEGLICHE RAUCHSCHÜRZE GSF KDR
Der Mantel der beweglichen Rauchschürze wird auf einer Welle aufgerollt und von einem elektrischen Schließmechanismus offen gehalten. Im Falle einer Brandgefahr wird der Mantel aktiviert. Die Schürze wird über ein Bedienfeld gesteuert.
Die bewegliche Rauchschürze besteht besteht aus:
- Mantel - aus feuerfestem Stoff
- Rollenwelle
- Wellengehäuse
- Ballastleiste
- Antrieb der Schürze
ZUSÄTZLICHE OPTIONEN
- Lackierung des Gehäuses in einer beliebigen Farbe aus der RAL-Palette
- Möglichkeit der Ausführung von Führungen
